視頻監控系統設計項目名稱：********************************項目地址：*** ** ****************************專案經理：**************** *** *************聯系電話：****如需聯系本文提供者*****目錄 1. 視頻監控系統概述 - 1 -2。系統設計原則 - 1 - (1）. 先進性 - 1 - (2）. 實用性 - 2 - (3）. 可靠性 - 2 - (4）. 擴展性能 - 2 - (5）. 兼容性- 2- (6）. 經濟- 3- (7）. 完整性- 3-3. 系統優勢- 3-4. 系統功能- 5-5.視頻監控系統設計- 7- (1）.系統組成- 7- (2）.系統特點- 8-6. 系統主要設備技術參數- 8-7. 視頻監控系統設備清單- 10 -1、視頻監控系統概述 該系統利用計算機技術和多媒體技術的力量，集本地監控、網絡監控、硬盤錄像、矩陣切換、移動偵測、網絡傳輸?shù)裙δ苡谝惑w，是數字化的兩大趨勢當今監控領域的網絡化、高可靠性、高集成度的顯著特點；回放圖像質量好、永不失真；視頻文件檢索方便巡檢管理。 ，遠程傳輸或進一步的圖像。它可以提高圖像數據的可用性；多畫面處理功能、錄像功能、控制功能合二為一，設備少、可靠性高、維護方便。

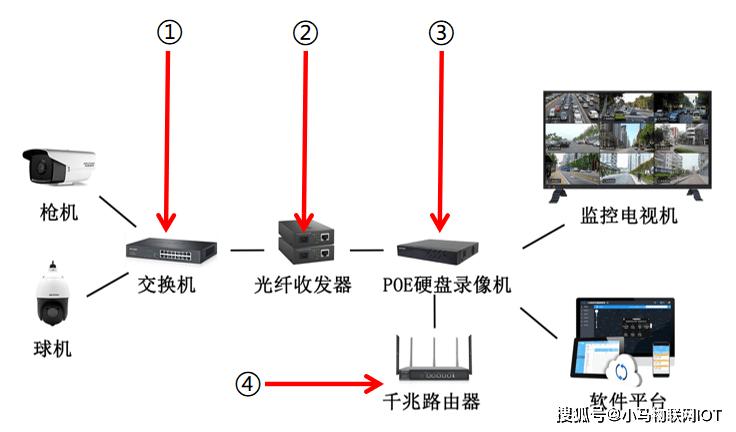

,,,) 7.1.1 前端攝像頭系統：攝像頭部分是電視監控系統的前端部分武漢監控安裝，是整個系統的“眼睛”，它轉將監控的內容轉化為圖像信號，在傳送控制中心的監視器上。攝像頭采用新型防潮防塵紅外攝像頭，O照明也能保證監控圖像清晰穩定。具有自動光圈鏡頭和電子亮度控制功能的相機，能自動適應不同環境的光線變化，圖像始終清晰。 7.1.2 傳輸系統：傳輸部分是系統圖像信號和控制信號的傳輸通道。 [在系統中，我們使用光纖來傳輸信號。光纖傳輸具有抗干擾能力強、傳輸距離遠（無中繼可達10KM）、防雷擊、傳輸圖像清晰等優點。主要設備有：室外多模光纜、視頻同軸電纜、數據接口、光發射器、光接收器] 注：如果本系統傳輸距離過長武漢監控安裝，需要使用光纜。 7.1.3 控制及視頻顯示與記錄系統：系統的中心部分主要完成視頻信號顯示存儲和網絡傳輸?shù)裙δ?。它的主要設備是：監視器、硬盤錄像系統和一些輔助設備。 (2）. 系統特點★ 設備和系統本身必須防止高溫、低溫、濕熱、煙霧、霉菌、雨淋、輻射、電磁干擾（電磁兼容）、沖擊、碰撞、跌落等. 性能保證設備和系統本身的安全； ★ 具有防火、防雷、防觸電等性能，保證設備和系統運行的安全和操作人員的安全； ★ 系統的滿足需求的平均失敗時間（具有更高的 MTBF 值）。

6。系統主要設備技術參數8.1 嵌入式硬盤錄像系統系統特點視頻輸入：16路；視頻格式：PAL/NTSC；顯示速度：每個通道可調，最大25幀/秒；錄像速度：每路可調，最大25幀/秒；遠程監控接口：10M/100M；遠程監控傳輸協議：TCP/IP；遠程監控速率：取決于網絡帶寬，最大25幀/秒；最大分辨率：?jiǎn)瓮ǖ?68*576，多通道352*288；圖像壓縮：采用國際領先的MPEG-4視頻硬壓縮算法；總資源400幀，16路音視頻全部實時。輸入功率：80W。 8.2.相機產品特點相機：彩色CCD；成像元件：1/3"；水平分辨率：；最低照度：0；鏡頭接口：C/CS 光圈類型：手動/自動光圈值：F1.2～C 焦距：2. 8mm-16mm可選；8.3液晶顯示器采用全高清液晶屏分辨率：1920(H)×1080(V)，高亮度：800 cd/m2、對比度：3000:1 視角： 178°(H) / 178°(V) 豐富的接口：支持DVI、HDMI、YPbPr等信號格式自動背光系統、多種重顯速率切換、智能溫控風扇、環保靜音運行模式：線控、紅外遙控，遙控源瀏覽功能，運行狀態顯示工作濕度：10~90%，惡劣環境下仍可正常使用3C認證產品金屬外殼，防靜電、防磁、抗強電場干擾系列編號 設備名稱 規格型號 單位數量 前端設備 1 紅外攝像頭罩 2 攝像頭電源 小耳朵 3 支架a鋁合金外殼小計監控中心設備1視頻主機222英寸監控站3硬盤錄像機站4監控專用硬盤小計傳輸線、安裝輔材1視頻線SYV75-5m2電源線RVV 3*1.5mmm3線槽200*100米 4本公司認可的輔助材料 承接各連鎖機構、門店（門)、酒店（酒吧）、醫院、學校等。如有需要聯系方式為：右邊百度名。- 2 -- 80 -- 5 -
