J2EE 平臺提供了一種基于組件的方法來設計、開發、組裝和部署企業應用程序。它還提供了多層分布式應用模型、組件重用、一致的安全模型和靈活的事務控制模型。近年來，它已在企業系統中大量使用。隨著 J2EE 應用服務器的大規模部署和客戶訪問量的激增。企業對J2EE系統的可擴展性和高可用性的要求越來越高，尤其是在電子商務和金融領域，這個問題也越來越突出。如何設計和構建具有可擴展性和高可用性的J2EE集群應用服務器已經成為J2EE應用服務器設計中必須考慮的問題。但是J2EE應用服務器集群是基于EJB組件的集群，與常見的Web集群技術有很大不同。實現的方法也有本質的不同。

1 集群系統功能

集群系統是一組松散組合的服務器，它們組成一個虛擬服務器，為客戶端用戶提供統一的服務。對于這個客戶端，它在訪問集群系統時通常不會意識到它的服務是由哪個特定的服務器提供的。集群系統一般應具備高可用性、可擴展性、負載均衡、故障恢復和可維護性等特殊屬性。

高可用是集群系統最基本的要求，是對整個系統穩定性的評價?？蓴U(kuò)展性是指隨著客戶端用戶數量的增加，整個系統繼續保持有效響應時間的能力。在可擴展性系統中，隨著用戶數量的增加，有效響應時間變長，呈線性變化，這也反映了系統的峰值負載處理能力。有效預測訪問的峰值負載已成為不可能。用戶訪問量的急劇增加使得系統的有效響應時間非線性變化，響應時間急劇增加，直至系統不堪重負而停機。一般的解決方案是升級系統硬件系統，或者增加服務器。但是，不合理地增加服務器，只能讓整個集群系統變得越來越大。系統的復雜性意味著系統的故障率會增加服務器運維技術，整個系統的可靠性和可維護性會降低。

因此，一個系統的可用性和可擴展性是一個矛盾的關系，與整個集群系統的實現方式有很大關系。

2 EJB 技術

EJB 是J2EE 應用平臺的核心。 Sun 在 EJB2.0 規范中對 EJB 的定義如下： EJB 是一種跨平臺的組件架構，用于開發和部署多層、分布式、面向?qū)ο蟮?Java 應用系統。共有三種類型的 EJB 組件：會話 bean、實體 bean 和消息驅動 bean。會話 bean 有兩種類型：有狀態和無狀態。

EJB 服務器的核心是提供一個或多個 EJB 容器 ( ) 供 EJB 使用。 EJB容器管理它所包含的EJB，為EJB組件的生存和執行提供運行環境，同時還負責EJB事務管理、安全管理、資源訪問控制和一些異常處理。 EJB 容器不允許 J2EE 客戶端程序直接訪問容器中的 EJB 對象。當客戶端用戶想要訪問 EJB 時，EJB 規范要求客戶端使用 Java 名稱和目錄接口 JNDI（Java 和 ）API 來定位 Bean 的主接口。訪問一個 EJB 通常需要以下三個步驟（見圖 1）（僅下面列出的調用）：

1） 從 JNDI 中查找 bean 的主接口。首先，客戶端需要獲取一個JNDI初始化上下文，然后客戶端可以使用上下文方法從一個名字映射到它的home接口；

2）在home接口中使用()方法獲取Bean的接口引用；

3）通過接口中的方法使用Bean中定義的方法；

一個簡單的訪問示例如下：

// 獲取JNDI初始化上下文

= 新 ( );

// 查找 MyEJB 并獲取對 Home 對象的引用

= .("MyEJB");

// Home 對象被建模為 RMI-IIOP 對象

家=

()(, .Class);

//創建EJB對象，返回接口

myref = home.();

//通過接口調用EJB中實現的方法

.out.(myref.());

3 EJB 服務器集群

EJB服務器集群是一種基于組件的集群方式，與普通的Web集群技術有很大不同。實現的方法也不同。另外，由于EJB規范沒有提供任何支持集群的標準，即使有些廠商在EJB服務器中提供集群特性，如何實現集群也是廠商自己決定的。實施的方法也各不相同。目前大部分J2EE應用服務器都提供集群功能，如Bea應用服務器、開源JBoss應用服務器、公司提供的J2EE應用服務器等。在EJB服務器集群的設計中，負載均衡（Load）、EJB集群和集群技術是設計中涉及的主要技術。 EJB集群的實現是整個系統實現的核心。

3.1 負載均衡（Load）

Load的主要目的是將訪問系統的負載分散到不同的機器上，從而提高整個系統的吞吐量和并發性。它允許多臺服務器共享一些繁重的計算或I/O任務，從而消除網絡瓶頸，提高網絡的靈活性和可靠性。常用方法如下：

l 輪詢 DNS

DNS負載均衡是一種簡單有效的方法，使用簡單的域名查詢IP地址來實現簡單的負載均衡。給定任何地址，DNS 服務器都有一個與之對應的 IP 地址池。每次請求將域名轉換為 IP 地址時，都會循環回到 IP 地址池中的下一個地址。因此，它被稱為 DNS 循環。當進行訪問時，請求 JNDI 的客戶端會被傳遞一個 DNS 名稱作為命名服務器的 URL。每個 DNS 名稱都被轉換為不同的地址。使用這種技術，每個客戶端請求都被直接發送到不同的地址。在服務器上。負載均衡的一個主要缺點是一旦服務器出現故障，即使及時修改了DNS設置，仍然需要等待足夠長的時間（因?yàn)镈NS需要一定的刷新時間）才能生效。在此期間，部分客戶端用戶訪問仍會在故障服務器上發送。

l 軟件代理

軟件代理維護與一系列服務器的開放連接。訪問服務器時，首先要經過軟件代理，軟件代理可以通過一些負載均衡算法（如DNS Round-robin、隨機方法、訪問均衡算法）重定向用戶對服務器的訪問。這種軟件代理方式可以及時發現服務器崩潰或無響應，有效避免DNS輪詢方式中的錯誤訪問。

l 硬件均衡器

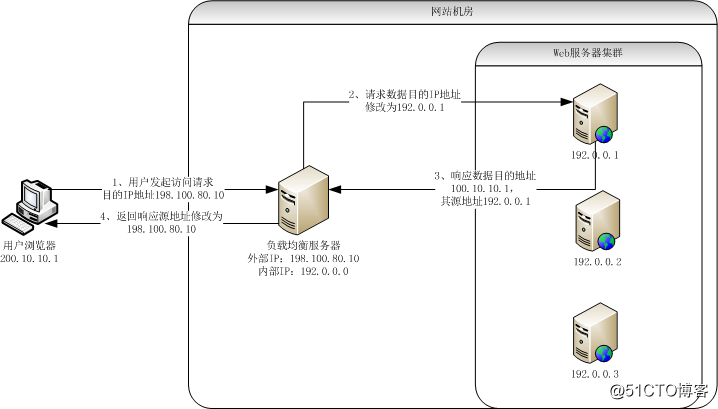

這種硬件均衡器一般采用地址轉換技術，將一個外部IP地址映射為多個內部IP地址，并為每個TCP連接請求動態使用其中一個內部地址，以達到負載均衡的目的。一般可以用第四層（或以上）的開關來實現。該交換機是根據IP地址和TCP端口交換虛擬連接，直接將數據包發送到目的計算機的相應端口。通過交換機，可以將來自外部的初始連接請求關聯到多個內部地址，從而建立虛擬連接，實現負載均衡。這種第四層交換是基于硬件芯片的，所以網絡傳輸速度和交換速度都遠超普通的軟件代理方式。比如使用Cisco CSS 11150（一個L4）可以實現硬件均衡。

3.2 EJB 集群技術

要訪問 EJB 容器中的 EJB，客戶端必須首先訪問 JNDI 命名服務器 [參見第 2 節 EJB 技術]。因此，J2EE的EJB服務器實現集群()的核心也是圍繞著JNDI展開的。根據系統中JNDI命名樹的管理和組織方式不同，一般的EJB集群可以分為以下三種：

1）JNDI 樹代理（代理）

每個 J2EE 中

維護自己的本地私有JNDI樹，里面的每臺服務器都不知道其他服務器的狀態和存在，只有Proxy服務知道里面每臺服務器的狀態，可以訪問里面的任意一臺JNDI樹上的服務器，這就要求每臺服務器在啟動和啟動后都與Proxy服務保持聯系，以便Proxy知道自己的工作和所有的EJB對象。要訪問 EJB 對象，您必須首先訪問 JNDI 代理。通過 Proxy，您可以重定向?qū)λ?EJB 對象的訪問（參見圖 2））。這種方法的優點是實現簡單，只需要設計一個JNDI Proxy代理即可。對于每個應用服務器沒有復雜的要求；系統具有良好的可擴展性。要升級系統，您可以簡單地添加服務器。但是這種方式有一個致命的缺點，就是如果Proxy服務出現故障，整個系統將無法正常工作?？煽啃圆?。

2) 集中式 JNDI 樹

當使用集中式集群時，整個集群系統中只有一個主命名服務器，負責管理和維護集群中全局的集中式JNDI樹。集群中的所有 EJB 服務器啟動后，都必須將對象綁定到這個名稱服務器，每個 EJB 服務器不需要維護自己的私有 JNDI 樹，由這個主名稱服務器維護。如果要將 EJB 部署在集群中的多個服務器上，那么每個服務器都可以將同一個主對象綁定到名稱服務器。當客戶端向名稱服務器請求訪問該 EJB 的 home 對象時，所有 home 對象都可以將對象引用返回給客戶端，也可以根據平衡算法返回一個服務器的 home 對象引用（見圖 3))。為了提高整個系統的可靠性，這種集中式的方式必須考慮名稱服務器的備份問題服務器運維技術，通常在同時使用多個名稱服務器的大型系統中，可以在名稱服務器之間使用JNDI樹復制的方式，或者EJB 服務器可用于綁定多個服務器。比如公司的EJB應用服務器就是采用這種方式。 CORBA Cos 集中管理所有應用服務器的 JNDI 樹。使用這種集中式設計模式，系統設計簡單，但同時也帶來了集中式系統的固有缺陷。首先，在系統設計時，要考慮命名服務器的備份問題，而隨著集群系統越來越大，整個系統中命名服務器的瓶頸問題也越來越突出。

3) 分布式 JNDI 樹

在這個模型中，每一個應用服務器都有自己的名字服務器，名字服務器不僅維護一個私有的本地JNDI樹，還維護一個全局共享的JNDI樹。本地 JNDI 樹僅綁定部署在本地應用程序服務器中的對象，而全局 JNDI 樹保存其他應用程序服務器上本地 JNDI 樹的副本。這樣，任何名稱服務器都可以通過其本地私有和全局共享的 JNDI 樹來訪問，從而在整個系統中定位和部署 EJB 對象。一般采用多播的形式。其中一臺應用服務器啟動后，加入這個組播組，然后利用IP組播技術，將自己本地的JNDI樹復制到全局共享JNDI樹中的其他服務器上，這樣其他服務器就可以擁有該JNDI樹的副本它。同時，應用服務器必須在其他服務器之間保持（心跳）檢測，以便隨時檢測其他服務器的活動狀態。如果一個服務器異常崩潰，這個應用服務器會從它的全局共享JNDI樹中刪除這個異常服務器的JNDI副本，其他活動服務器也必須做類似的操作。這種分布式模型系統最大的優點是具有很強的可擴展性。如果再向系統添加一臺服務器，則其他服務器無法進行任何更改。而且整個系統采用分布式系統，增強了可用性，系統中任何一個服務器的故障都不會影響整個系統的正常工作。這種方法也是目前使用最多的設計方法。 BEA的應用服務器和JBoss應用服務器采用這種設計方式。
